ОПИСАНИЕ
Назначение

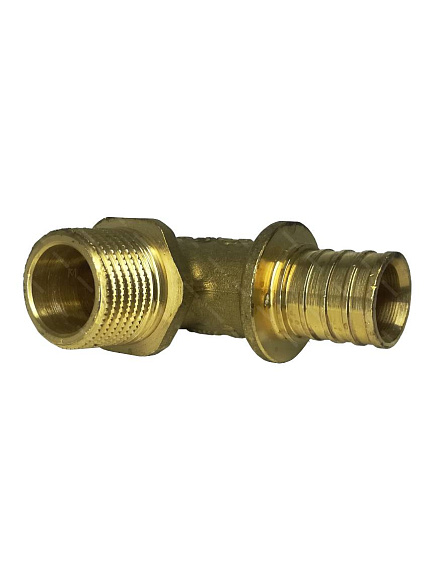

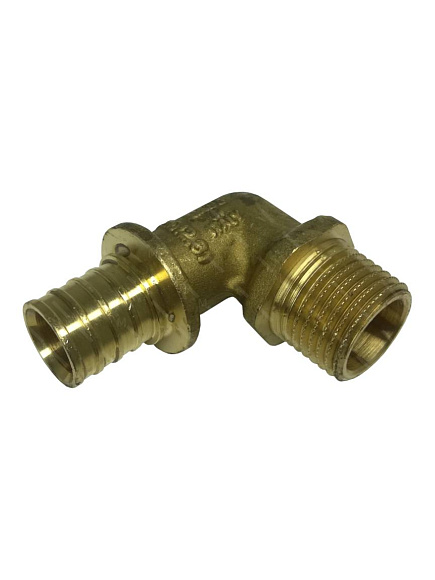

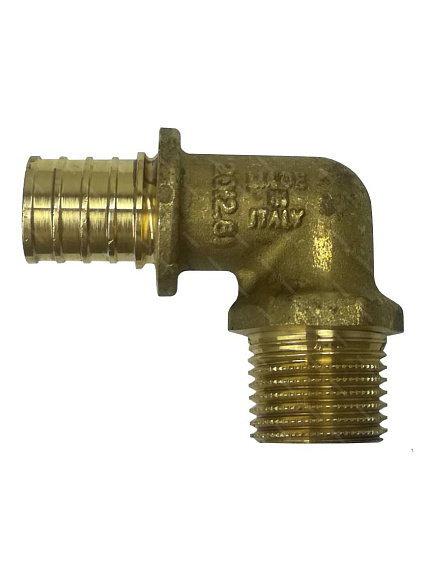

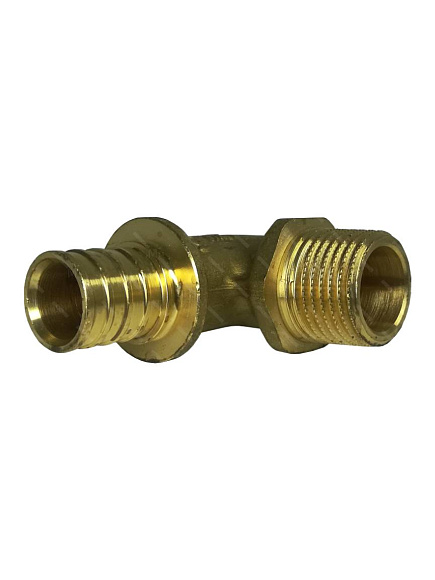

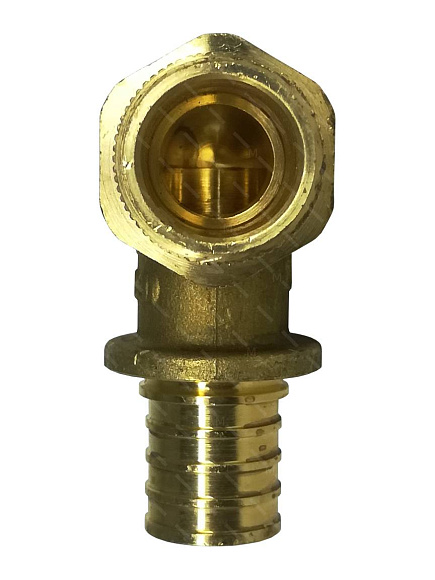

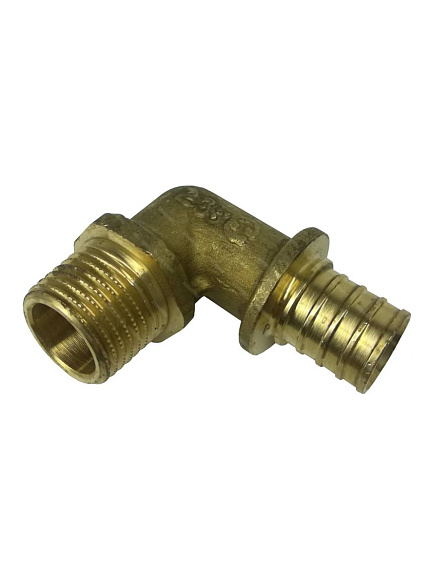

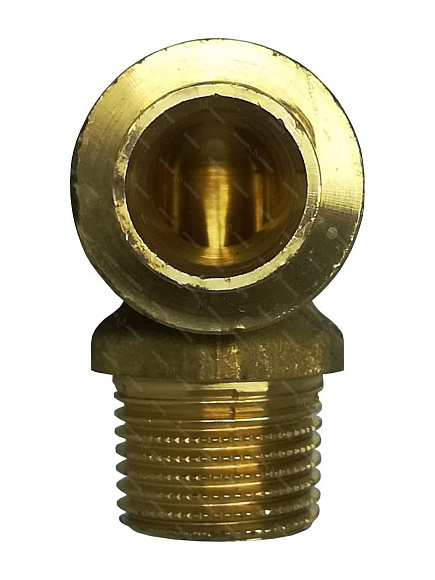

Угольник-переходник с наружной резьбой 90° Stout 20xRx1/2" аксиальный (SFA-0005-002012) представляет собой универсальный фитинг, который может использоваться в системах отопления и водоснабжения для монтажа систем любой сложности. Аксиальные фитинги Stout предназначены для соединения труб Stout из сшитого полиэтилена методом аксиальной запрессовки.
Какие трубы совместимы с аксиальными фитингами Stout
Аксиальные фитинги Stout серий SFA соответствуют стандарту UNI EN 21000-3 (для многослойных труб) и стандарту UNI EN ISO 15875-3 (для труб из сшитого полиэтилена). Фитинги с надвижной гильзой Stout совместимы с полимерными трубами из сшитого полиэтилена PE-Ха/EVOH серии SPX-0001, а также PE-Xс/Al/PE-Xс, имеющими следующие геометрические параметры: 16x2.2 мм, 16x2.6 мм, 20x2.8 мм, 20x2.9 мм, 25x3.5 мм, 32x4.4 мм.
Условия эксплуатации
Рабочее давление в системе не должно превышать 10 бар. Температура рабочей среды может составлять от -20°C до +120°C.
Герметичность фитингов сохраняется в течение всего периода эксплуатации трубопровода и не требуют контроля, поэтому такие соединения могут быть наглухо вмонтированы в строительные конструкциях здания (например, в бетонную стяжку).
Материалы
Угольник изготовлен из высококачественной водопроводной латуни марки CW617N, имеющей состав CuZn40Pb2, по стандарту UNI EN 12165.
Конструкция
Аксиальные соединения Stout состоят из фитинга (1) со штуцером (4) для трубы (2) и надвижной гильзы (3). Штуцер имеет кольцевые выступы (5) для фиксации трубы на фитинге и герметизации соединения между ними, упорный буртик (6), предотвращающий осевое перемещение трубы относительно фитинга при напрессовке гильзы и тем самым обеспечивая повышенную надёжность, воротник (7), фиксирующий конечное положение гильзы.
Преимущества
Аксиальные фитинги Stout обеспечивают повышенную надёжность соединений системы за счёт наличия полного упорного буртика.
Фитинги можно монтировать в скрытых конструкциях зданий, например, в бетонной стяжке.
Фитинги Стаут аксиальные являются универсальными: их можно использовать в системах отопления и водоснабжения.
Аксиальные фитинги Stout допускается применять для транспортировки питьевой воды (согласно стандарту DIN ЕN 12449-2012).
Технические характеристики
Максимальное рабочее давление, бар: 10
Направление: Инженерная сантехника
Материал изготовления: латунь
Вид фитинга: угольник
Минимальная рабочая температура, С: -20
Максимальная рабочая температура, С: 120
Гарантия, лет: 5
Область применения: для дома/для квартиры
Подгруппа: для труб из сшитого полиэтилена
Назначение
Угольник-переходник с наружной резьбой 90° Stout 20xRx1/2" аксиальный (SFA-0005-002012) представляет собой универсальный фитинг, который может использоваться в системах отопления и водоснабжения для монтажа систем любой сложности. Аксиальные фитинги Stout предназначены для соединения труб Stout из сшитого полиэтилена методом аксиальной запрессовки.
Какие трубы совместимы с аксиальными фитингами Stout
Аксиальные фитинги Stout серий SFA соответствуют стандарту UNI EN 21000-3 (для многослойных труб) и стандарту UNI EN ISO 15875-3 (для труб из сшитого полиэтилена). Фитинги с надвижной гильзой Stout совместимы с полимерными трубами из сшитого полиэтилена PE-Ха/EVOH серии SPX-0001, а также PE-Xс/Al/PE-Xс, имеющими следующие геометрические параметры: 16x2.2 мм, 16x2.6 мм, 20x2.8 мм, 20x2.9 мм, 25x3.5 мм, 32x4.4 мм.
Условия эксплуатации
Рабочее давление в системе не должно превышать 10 бар. Температура рабочей среды может составлять от -20°C до +120°C.
Герметичность фитингов сохраняется в течение всего периода эксплуатации трубопровода и не требуют контроля, поэтому такие соединения могут быть наглухо вмонтированы в строительные конструкциях здания (например, в бетонную стяжку).
Материалы
Угольник изготовлен из высококачественной водопроводной латуни марки CW617N, имеющей состав CuZn40Pb2, по стандарту UNI EN 12165.
Конструкция
Аксиальные соединения Stout состоят из фитинга (1) со штуцером (4) для трубы (2) и надвижной гильзы (3). Штуцер имеет кольцевые выступы (5) для фиксации трубы на фитинге и герметизации соединения между ними, упорный буртик (6), предотвращающий осевое перемещение трубы относительно фитинга при напрессовке гильзы и тем самым обеспечивая повышенную надёжность, воротник (7), фиксирующий конечное положение гильзы.
Преимущества
Аксиальные фитинги Stout обеспечивают повышенную надёжность соединений системы за счёт наличия полного упорного буртика.
Фитинги можно монтировать в скрытых конструкциях зданий, например, в бетонной стяжке.
Фитинги Стаут аксиальные являются универсальными: их можно использовать в системах отопления и водоснабжения.
Аксиальные фитинги Stout допускается применять для транспортировки питьевой воды (согласно стандарту DIN ЕN 12449-2012).
Технические характеристики
Максимальное рабочее давление, бар: 10
Направление: Инженерная сантехника
Материал изготовления: латунь
Вид фитинга: угольник
Минимальная рабочая температура, С: -20
Максимальная рабочая температура, С: 120
Гарантия, лет: 5
Область применения: для дома/для квартиры
Подгруппа: для труб из сшитого полиэтилена
Характеристики
-
Бренд
STOUT
-
Диаметр трубы, мм
20 мм
-
Материал
Латунь
-
Объем
0,006887
-
Вес (кг)
8,39(10шт)
-
Размер упаковки ширина
29
-
Размер упаковки длина
19
-
Размер упаковки высота
12,5
-
Тип товара
Угольник -переходник
-
Цвет
золотистый
