Описание
ОПИСАНИЕ
Тройник Stout 20х16х20 (SFA-0014-201620) предназначен для создания соединений трубопроводов из полимерных труб PEX, изготовленных из сшитого полиэтилена (в том числе труб с антидиффузионным барьером) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, неагрессивные к материалам труб и фитингов.
Совместимые виды труб
Аксиальные фитинги Stout серий SFA соответствуют стандарту UNI EN 21000-3 (для многослойных труб) и стандарту UNI EN ISO 15875-3 (для труб из сшитого полиэтилена). Фитинги с надвижной гильзой Stout совместимы с полимерными трубами из сшитого полиэтилена PE-Ха/EVOH серии SPX-0001, а также PE-Xс/Al/PE-Xс, имеющими следующие геометрические параметры: 16x2.2 мм, 16x2.6 мм, 20x2.8 мм, 20x2.9 мм, 25x3.5 мм, 32x4.4 мм.
Материалы
Тройник изготовлен из высококачественной водопроводной латуни CW617N по стандарту UNI EN 12165 (состав CuZn40Pb2). Согласно европейскому стандарту DIN ЕN 12449-2012 такие фитинги допускаются для использования в системах питьевого водоснабжения.
Фитинги производятся методом горячей штамповки с последующей механической обработкой. Данные соединения являются неразборными, надёжными и долговечными. Их герметичность не нарушается в течение всего периода эксплуатации. В этой связи такие соединения не требуют контроля и могут быть скрыты в строительных конструкциях здания (например, в бетонной стяжке).
Конструкция

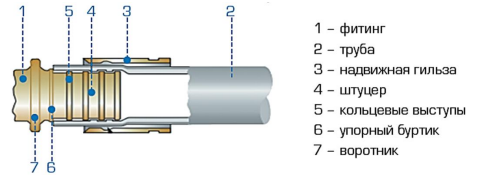

Соединительные аксиальные детали Стаут состоят из фитинга (1) со штуцером (4) для трубы (2) и надвижной гильзы (3). Штуцер имеет кольцевые выступы (5) для фиксации трубы на фитинге и герметизации соединения между ними, упорный буртик (6), предотвращающий осевое перемещение трубы относительно фитинга при напрессовке гильзы, воротник (7), фиксирующий конечное положение гильзы. Фитинги имеют полный упорный буртик, что обеспечивает повышенную надёжность соединений.
Условия эксплуатации
Рабочее давление в системе не должно превышать 10 бар. Температура рабочей среды может составлять от -20°C до +120°C.
Технические характеристики
Максимальное рабочее давление, бар: 10
Направление: Инженерная сантехника
Материал изготовления: латунь
Вид фитинга: тройник
Минимальная рабочая температура, С: -20
Максимальная рабочая температура, С: 120
Область применения: для дома/для квартиры
Подгруппа: для труб из сшитого полиэтилена
Тройник Stout 20х16х20 (SFA-0014-201620) предназначен для создания соединений трубопроводов из полимерных труб PEX, изготовленных из сшитого полиэтилена (в том числе труб с антидиффузионным барьером) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, неагрессивные к материалам труб и фитингов.
Совместимые виды труб
Аксиальные фитинги Stout серий SFA соответствуют стандарту UNI EN 21000-3 (для многослойных труб) и стандарту UNI EN ISO 15875-3 (для труб из сшитого полиэтилена). Фитинги с надвижной гильзой Stout совместимы с полимерными трубами из сшитого полиэтилена PE-Ха/EVOH серии SPX-0001, а также PE-Xс/Al/PE-Xс, имеющими следующие геометрические параметры: 16x2.2 мм, 16x2.6 мм, 20x2.8 мм, 20x2.9 мм, 25x3.5 мм, 32x4.4 мм.
Материалы
Тройник изготовлен из высококачественной водопроводной латуни CW617N по стандарту UNI EN 12165 (состав CuZn40Pb2). Согласно европейскому стандарту DIN ЕN 12449-2012 такие фитинги допускаются для использования в системах питьевого водоснабжения.
Фитинги производятся методом горячей штамповки с последующей механической обработкой. Данные соединения являются неразборными, надёжными и долговечными. Их герметичность не нарушается в течение всего периода эксплуатации. В этой связи такие соединения не требуют контроля и могут быть скрыты в строительных конструкциях здания (например, в бетонной стяжке).
Конструкция
Соединительные аксиальные детали Стаут состоят из фитинга (1) со штуцером (4) для трубы (2) и надвижной гильзы (3). Штуцер имеет кольцевые выступы (5) для фиксации трубы на фитинге и герметизации соединения между ними, упорный буртик (6), предотвращающий осевое перемещение трубы относительно фитинга при напрессовке гильзы, воротник (7), фиксирующий конечное положение гильзы. Фитинги имеют полный упорный буртик, что обеспечивает повышенную надёжность соединений.
Условия эксплуатации
Рабочее давление в системе не должно превышать 10 бар. Температура рабочей среды может составлять от -20°C до +120°C.
Технические характеристики
Максимальное рабочее давление, бар: 10
Направление: Инженерная сантехника
Материал изготовления: латунь
Вид фитинга: тройник
Минимальная рабочая температура, С: -20
Максимальная рабочая температура, С: 120
Область применения: для дома/для квартиры
Подгруппа: для труб из сшитого полиэтилена
Характеристики
-
Бренд
STOUT
-
Диаметр трубы, мм
20х16х20
-
Материал
Латунь
-
Объем
0,007478
-
Вес (кг)
7,19(10шт)
-
Размер упаковки ширина
19,5
-
Размер упаковки длина
29,5
-
Размер упаковки высота
13
-
Тип товара
Тройник
-
Цвет
золотистый
